Implementación de sistemas cerrados en bombas de proceso, reductores de velocidad y cajas de rodamiento
Introducción
Es importante realizar en algunos de los sistemas de lubricación la implementación de sistemas cerrados como lo son indicadores de nivel de aceite cerrado, cámaras de expansión y filtros desecantes, con el fin de poder mantener un control constante de contaminación (HUMEDAD EXTREMA Y POLVO CRITICO), a través de un circuito cerrado llevando un balance en el sistema mediante la cámara de expansión la cual está diseñada para prevenir un incremento de presión en sistema cerrado. Un diafragma balanceado provee un volumen constante, que cuando es propiamente dimensionado mantiene la presión de carcasa del aceite en, o cercano a 0 PSI. La presión reducida aumentará la vida de sellos y aumentará a prevenir fugas, así como el filtro desecante absorberá la humedad generada por condensación o cambios de temperatura.
APLICACIÓN:

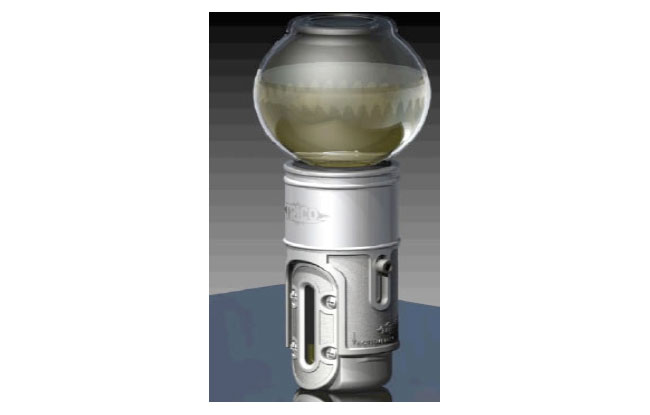

El sistema cerrado Opto-Matic esta diseñado para todos aquellos equipos en donde el nivel constante de aceite dentro de una carcasa debe de ser mantenido. El diseño del sistema cerrado previene la contaminación exterior del medio ambiente. El collar ajustable del Opto-Matic permite externamente
ajustar el nivel deseado del aceite. Un puerto de 1/8 NPT está provisto para una línea de venteo de regreso a la carcasa con el fin de permitir un balance de presión entre el aceite y la carcasa. Cuenta con una mirilla lateral de nivel de aceite procurando un doble aseguramiento del nivel de aceite en la carcasa.
* Conexión de ¼ NPT
BENEFICIOS:
- -Debido a que no se utilizan empaques en el ensamble del reservorio la posibilidad de fuga de aire es reducida .
- -La capacidad ajustable del nivel de aceite permite al Opto-Matic ser utilizado en muchas aplicaciones.
- -Las conexiones laterales y del fondo permite de una manera más sencilla al Opto-Matic ser conectado lateralmente o del fondo de la carcaza.
- -El arranque y mantenimiento son sencillos debido a que la parte inferior del collar indica el nivel de aceite a mantener.
- -El Aluminio, el Vidrio, el Zinc y Viton son productos que son compatibles con fluidos lubricantes.
- -Debido a que se efectúa un intercambio de atmósferas entre el aceitero Opto-Matic y el reservorio de Aceite, el ingreso de contaminantes es disminuida.
APLICACIÓN:

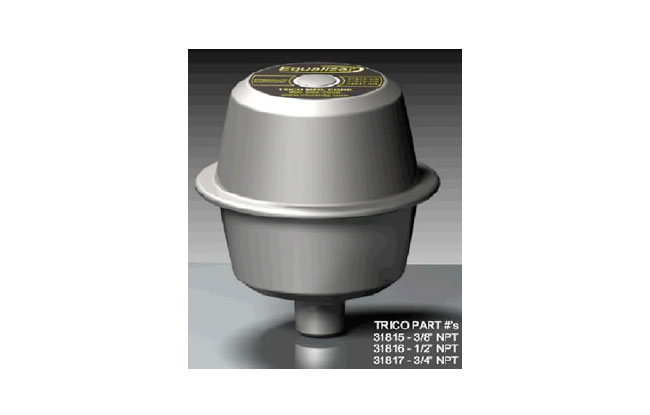

La cámara de expansión TRICO está diseñada para prevenir un incremento de presión en sistema cerrado. Un diafragma balanceado provee un volumen constante, que cuando es propiamente dimensionado mantiene la presión de carcasa del aceite en o cercano a 0 PSI. La presión reducida aumentará la vida de sellos y aumentara a prevenir fugas. Las cámaras de expansión también protegen la integridad del sistema cerrado mediante la prevención del intercambio del aire de la cámara con el de la atmósfera.
* Conexión de 3/8 NPT, ½ y ¾ para cámara de 25 in³
BENEFICIOS:
- -Controla la presión de la carcasa extendiendo la vida de los sellos .
- -Previene el ingreso de contaminación ayudando al lubricante a mantenerse mas limpio para aumentar su vida y mejorar su desempeño.
- -La aleación acero inoxidable es resistente a la corrosión.
APLICACIÓN:
El secador de Aceite WATCHDOG TRICO es un sistema pasivo de secado diseñado para carcasas de rodamientos y otras aplicaciones donde la condensación de la humedad debe ser reducida. La humedad es reducida en la mayor parte de aplicaciones resultando ser un aceite más seco. El diseño compacto y su tamaño estándar son diseñados para simplificar su instalación. Equipo en operación Stand by puede ser protegido de daños por humedad interna cuando el secador Watchdog es instalado.
ESPECIFICACIONES
Temperatura máxima de Operación
Mod. 31808:325° F/ 160° C Mod. 31809:180° F/ 82° C
Material
Mod. 31808:Polysulfone Mod. 31809:PVC
BENEFICIOS:
- -La carga desecante cambia de color para indicar cuando se debe de hacer el reemplazo.
- -El reemplazo de cartucho es simple y toma menos de un minuto.
- -La ingeniería del polímero provee altos rangos de temperatura y una excelente resistencia a la corrosión.
- -Mantiene seco al aceite evitando problemas como formación de herrumbe y sedimentos, así como incremento en la oxidación y acidez del aceite.
Indicador de Nivel de aceites
APLICACIÓN:
Los indicadores de nivel de aceite proveen una forma sencilla de observar el nivel para diferentes aplicaciones industriales. Son ideales para rodamientos, transformadores, reductores de velocidad y otras aplicaciones no presurizadas. La construcción en bronce y tubo de vidrio proveen una mayor vida al componente.
ESPECIFICACIONES
Temperatura máxima de Operación 250Of
Construcción Bronce
Lente Vidrio
Sello Viton
BENEFICIOS:
- -El dispositivo es estándar en todas sus vistas y puede ser rotado 360º para su fácil visualización.
- -El tubo de vidrio ofrece un mayor rango de temperatura de uso 250º F.
- -Gran variedad de estilos de montaje dependiendo de aplicación.
- -Un filtro es instalado en la parte superior del indicador para minimizar contaminación del medio ambiente

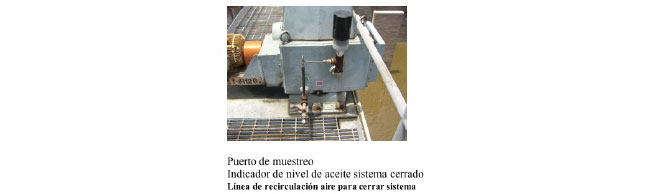

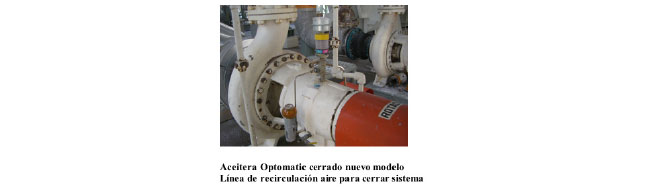

Sistema de lubricación bomba protegido de la siguiente manera

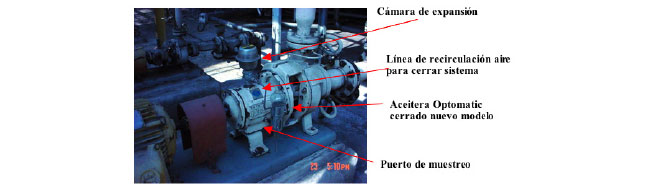

Sistema de lubricación bomba totalmente protegida

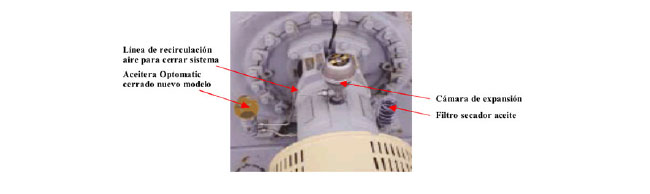

Filtro desecante con cámara de expansión
Filtro desecante con cámara de expansión incluída
